[Free style grid] ノード

[Free style grid] ノードの目的は、フォームの一部にフリー スタイル グリッドを表示することです。これは、従来のグリッドの代わりに使用することができます。GeneXus フリー スタイル グリッドを使用すると、ユーザーは任意の内容のタイプをその内部に追加できるため、このノードへのテーブル、アクション、テキストブロック、および変数の挿入がサポートされます。

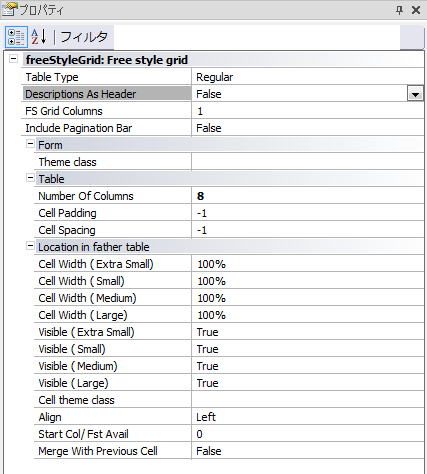

[Free style grid] ノードには、次のプロパティがあります:

[FS Grid Columns]: フリー スタイル グリッド内のグリッド列数を指定します。
[FS Grid Cols.(Extra Small)]: Extra Small サイズのブラウザー用に、フリー スタイル グリッド内のグリッド列数を指定します。
[FS Grid Cols.(Small)]: Small サイズのブラウザー用に、フリー スタイル グリッド内のグリッド列数を指定します。
[FS Grid Cols.(Medium)]: Medium サイズのブラウザー用に、フリー スタイル グリッド内のグリッド列数を指定します。
[FS Grid Cols.(Large)]: Large サイズのブラウザー用に、フリー スタイル グリッド内のグリッド列数を指定します。

[Custom Render]: グリッドに設定するカスタム レンダリングを指定します。有効な値は次のとおりです:

• 空白にすると、グリッドの標準のレンダリングが割り当てられます。
• FlexGrid
• HorizontalGrid

[Table Type]: フリー スタイル グリッド内に挿入するテーブルを [Responsive]、[Regular]、[Flex] のどれにするかを指定します。

[Table Type] が [Responsive] の場合は次のプロパティのみ適用されます:

• [Num. Of Cols. (Extra Small)]
• [Num. Of Cols. (Small)]
• [Num. Of Cols. (Medium)]
• [Num. Of Cols. (Large)]

このプロパティ (Num of Cols.) では、ブラウザーの大きさに応じた、フリー スタイル グリッド内のテーブルの列数を指定します。一般にこのプロパティの値は、[Number Of Columns] プロパティの値と同じか少なくする必要があります。このプロパティの値を変更すると、WorkWithPlus はテーブル内にあるすべての子の [Cell Width] プロパティを自動的に更新します。既定値 (列数をエレメント数で割って幅を設定) に更新されますが、手動で変更することもできます。

[Table Type] のプロパティが [Flex] の場合にのみ、次のプロパティが適用されます:

Table Flex

[Flex Direction]: フリー スタイル グリッド内でのアイテムの方向を指定します。つまり、グリッドのアイテムをフォーム上でどのように表示するかを指定します。利用可能なオプションは、[Row]、[Row Reverse]、[Column]、[Column Reverse] です。このプロパティの詳細な説明は、GeneXus の次のリンクに例示してあります: Flex Direction
[Flex Wrap]: グリッドのアイテムを折りたたむか、折りたたまないか、逆に折りたたむかを指定します。このプロパティの詳細な説明は、GeneXus の次のリンクに例示してあります: Flex Wrap
[Justify Content]: 主軸に沿って揃え位置を調整します。このプロパティの詳細な説明は、GeneXus の次のリンクに例示してあります: Justify Content
[Align Items]: 直交軸に沿って揃え位置を調整します。このプロパティの詳細な説明は、GeneXus の次のリンクに例示してあります: Align Items
[Align Content]: flex コンテナ内の flex 行の揃え位置を調整します。このプロパティの詳細な説明は、GeneXus の次のリンクに例示してあります: Align Content

[Descriptions As Header]: グリッド内にある項目属性のデスクリプションをグリッド上部にヘッダーとして表示するかどうかを指定します。グリッドの内容を適切に表示するには、プロパティの列幅をグリッド内の各ノードの幅にする必要があります。[Descriptions as Header] プロパティが [True] の場合、フリー スタイル グリッド内のテーブルは [Regular] です。そして、次のプロパティが表示されます:

[FS Grid Columns]: フリー スタイル グリッド内の列数を指定します。たとえば、Person を表示するフリー スタイル グリッドで、このプロパティの値を [3] に設定したとします。この場合、Person 1、2、3 が最初の行に表示され、Person 4、5、6 が 2 番目の行に表示されます。値を [0] に設定すると、すべてのレコードが一意の同じ行に表示されます。

[Include Pagination Bar]:このグリッドにページネーションバーを含めるかどうかを指定します。

[Vertical Scroll]: データグリッドに縦のスクロールを設定し、ある領域内のすべてのレコードを表示できるようにするかどうかを指定します。
[Back Color Style]: グリッドの外観を指定します: [None]、[Report]、または [Uniform]。

[Form]

[Theme class]: フリー スタイル グリッドのテーマクラスです。
[Columns Width]: グリッドの各列の幅を指定します。ピクセル単位の固定値で指定する必要があり、セミコロンで区切ります。

[Descriptions As Header] プロパティが True で、各列の幅および列数が適切に割り当てられている場合、複数行のグリッド、縦のスクロールを持つグリッド、またはその両方を実装できます:

縦のスクロールを持つグリッドの例

複数行のグリッドの例

   この例では、次のように設定されています:

     - [Free style grid] ノードのプロパティに次の値が設定されています:

•    Descriptions As Header: True
•    Number Of Columns: 7 (アクション用 2 列 + 上部の 5 列、6 番目は 2 行目に表示)
•    Columns Width: 30px;30px;150px;150px;150px;150px;150px
•    Back Color Style: Report (Web Responsive Theme の場合、Back Color Style は None で使用することを推奨)
•    Vertical Scroll: False
•    6 つの項目属性があり、最後の項目属性の [Column Span] プロパティは 5、[Show Description] プロパティは False
•    Theme class: FreeStyleGridWithHeaderMultiLine

     - [Standard Action (Insert)] および [Standard Action (Delete)] の [Row Span] プロパティの値は [2] です。

     - &Description 変数の [Theme class] プロパティの値は AttributeSeconddary です。

     [Table]

[Number of columns]: フリー スタイル グリッドの列の数であり、1 以上を設定する必要があります。

[Location in father table] プロパティの詳細については、次のリンクを参照してください: Location in father table <

[Custom Properties]

[Custom Properties]: 項目属性ノード内で利用できない特定のプロパティをグリッドに割り当てることができます。いくつかの例でのみ、これが使用される必要があります。詳細情報: [Custom Properties]

[General]

[SDT Collection]: フリー スタイル グリッドが基づく SDT コレクションを指定します。ほとんどの場合、このプロパティは、次のいずれかのときに WorkWithPlus によって自動的に入力されます:

1- グリッドが SDT コレクション (テーブルを右クリックし、[追加] -> [VariableBasedOn] を選択し、SDT を選択して作成) に基づいており、[フリースタイルグリッドに変換] オプションをクリックしたとき

2- [Free style grid] ノードを右クリックし、[SDT を選択…] オプションをクリックしたとき

[Conditions]: フリー スタイル グリッドに追加する条件を指定します。このプロパティは、フリー スタイル グリッドを追加するオブジェクトがトランザクション (Selection、Prompt など) に関連付けられていない場合にのみ表示され、グリッドにベーステーブル (項目属性を含む) が存在する場合に有効になります。
[Order]: フリー スタイル グリッドに追加する順序を指定します。このプロパティは、フリー スタイル グリッドを追加するオブジェクトがトランザクション (Selection、Prompt など) に関連付けられていない場合にのみ表示され、グリッドにベーステーブル (項目属性を含む) が存在する場合に有効になります。

[Free style grid] ノード上での操作

[すべての項目属性の追加]: トランザクションのすべての項目属性を [Free style grid] ノードに挿入します。ユーザーが項目属性を 1 つずつ追加する必要がなくなるため、トランザクションの大部分の項目属性にフリー スタイル グリッドを表示する場合に便利です。すべての項目属性を追加してから、不要な項目属性を削除することができます。この操作は、フリー スタイル グリッドを挿入するオブジェクトがトランザクション (Selection、Prompt など) に関連付けられている場合に有効になります。

 この操作を実行するには、項目属性を追加する [Free style grid] ノードを右クリックする必要があります。

[SDT を選択…]: SDT を選択できます。この SDT に基づいて変数が作成され、SDT の選択されたエレメントがグリッド内に追加されて、選択した SDT に基づいたグリッドが作成されます。

 この操作を実行するには、[Free style grid] ノードを右クリックし、[SDT を選択…] オプションを選択する必要があります。
